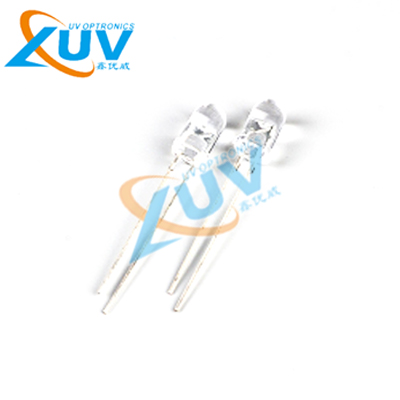

安防用紅外發射管IR5F940AC
產品型號:XUV-5F940AC
芯片選材:鼎元、晶元、光磊
產品應用:安防監控、攝像機、人臉識別、虹膜識別技術
產品規格:5*4.8mm圓頭有邊
產品優勢:發射角度均勻,光效率高于同行同類產品10%~30%;衰減小,100MA大電流持續供電老化1000H衰減小于10% ;高溫下性能穩定,能滿足各種條件下使用。
產品介紹:Product Description
IR5F850AC是一款安防專用發射管,它具有發射功率強、受光角度勻均等優點,光效率高于同類產品10%~30%;性能穩定,耐1000MA電流脈沖。
最大額定值:(Ta=25℃)
電氣特性 | 符號 | 額定值 | 單位 |
最大持續工作電流 | IF | 80 | mA |
最大脈沖工作電流Pulse width≤100us,Duty≤1% | IFP | 1000 | mA |
反向擊穿電壓 | VR | 5 | V |
最大功耗 | Pd | 120 | mW |
工作溫度 | Topr | -30--+85 | ℃ |
儲存溫度 | Tstg | -40--+100 | ℃ |
光電特性:(Ta=25℃
電氣參數 | 符號 | 測試參數 | 最小值 | 典型值 | 最大值 | 單位 |
發射波長 | λP | IF=20mA | -- | 850 | --- | nm |
發射強度 | Ie | IF=80mA | 15 | 20 | --- | mW/sr |
IF=500mA (Pulse Width≤100us,Duty≤1%) | -- | 125 | --- | mW/sr |
IF=1A (Pulse Width≤100us,Duty≤1%) | -- | 250 | --- | mW/sr |
工作電壓 | VF | IF=40mA | -- | 1.4 | 1.55 | V |
| IF=100mA | --- | 1.5 | 1.8 | V |
IF=500mA (Pulse Width≤100us,Duty≤1%)
| --- | 1.8 | 2.05 | V |
反向電流 | IR | VR=5V | --- | -- | 10 | uA |
發射角度 | 2θ1/2 | IF=20mA | --- | 60 | --- | deg |
全功能角度 | θ | IF=20mA | --- | 120 | --- | deg |
