主要特征:采用高導熱陶瓷材料支架封裝,大功率輸出,也可多顆集成提供更大功率產品,
提高殺菌效果,便于小型化產品設計,適用于各種殺菌應用。
最高輸出功率:30.0mw 封裝尺寸:6.8*6.8mm
應用領域:水殺菌、空氣殺菌、分析、醫療等
光電參數:
波長(nm) | 峰值波長(nm) | 電流(mA) | 電壓(V) | 功率(mW) | 發光角度 | 半波長(nm) | 料號 |
265 | 260-270 | 100-300 | 5.0-8.0 | 5.0-25.0 | 120 | 8-12 | xuv265s68c275 |
275 | 270-285 | 100-300 | 5.0-8.0 | 5.0-30.0 | 120 | 8-12 | xuv275s68c |

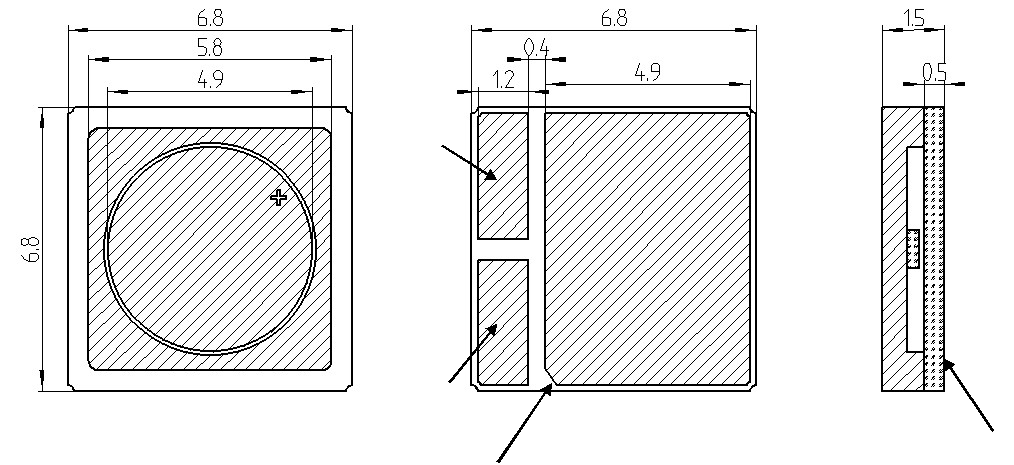

封裝結構圖:
Note:
1、為了獲得更好的穩定輸出,UV LED 需要很好的散熱環境或者散熱系統,建議燈珠在工作狀態中支架溫度不應超過 50℃。

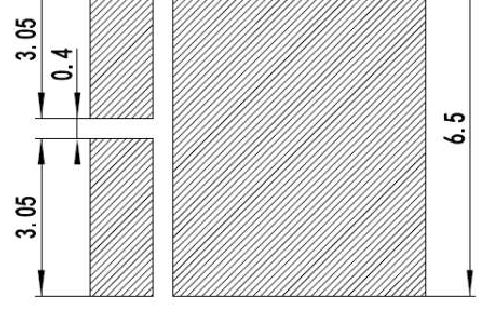

建議焊盤尺寸(回流焊):
如右圖,尺寸單位:mm
**重要安全提示:本產品為深紫外LED,在正確操作通電后會產生深紫外線,這種紫外 線對人體的皮膚和眼睛都有危害。應避免未加防護措施直接暴露在深紫外線中。 嚴禁未加防護措施直接接觸紫外線,嚴禁未戴防護眼鏡直視紫外線。
建議在操作時身穿防護服,佩戴防護手套和防護眼鏡。
