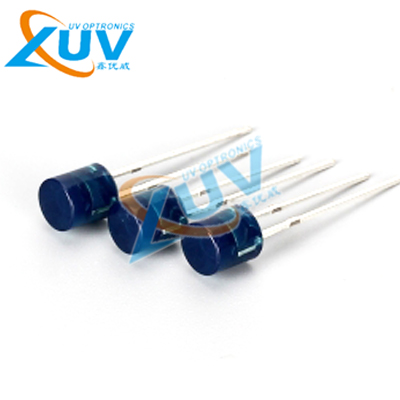

光敏電阻:PTFW550BC
產品型號:XUV-PTFW550BC
芯片選擇:
產品應用:紅外成像設備
產品規格:5*5.3mm平頭無邊
產品優勢:具有超強過濾紅外線功能;高精度并且一致性?xún)?yōu)異;在高溫環境下工作,暗電流變化不明顯,耐高溫性能強;
產品介紹:Product Description
PTFW550BC采用國外進口芯片封裝,芯片表面超強鍍紅外過濾膜工藝,完全過濾紅外線干擾,不用再增加套管和過濾片,有效過濾安防類產品中紅外發射光反射的影響;通過前期對芯片的精度進行挑選,后續生產工藝的嚴格管理,成品批量一致性極好! 對比同類光敏器件,一致性高3~5倍。最小精度可控制為正負10%;完全可以滿足客戶對起動LUX值的苛刻要求;芯片內部通過溫度補償工藝,在高溫下工作,較同類產品耐溫性高出一倍。
最大額定值:(Ta=25℃)
參數名稱 | 符號 | 額定值 | 單位 |
集電極-發射極電壓 | Vceo | 30 | V |
發射極-集電極電壓 | Vceo | 7 | V |
功耗 | Pc | 50 | mW |
工作溫度 | Topr | -25~+85 | ℃ |
貯存溫度 | Tstg | -40~+100 | ℃ |
光電特性:(Ta=25℃)
參數名稱 | 符號 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
感光峰值波長 | λP |
| -- | 520 | -- | nm |
感光波寬范圍 | λ |
| 400 | -- | 700 | nm |
集電極-發射極 擊穿電壓 | BVceo | Ice=100uA Ec=0mW/cm2 | 60 | -- | -- | V |
發射極-集電極 擊穿電壓 | BVceo | Ice=100uA Ec=0mW/cm2 | 7 | -- | -- | V |
集電極發射極飽和電壓 | VCE (sat) | Ice=2mA Ec=1mW/cm2 | -- | -- | 1.0 | V |
亮電流 | IL(1) | Vce=5V Ev=10Lux | 80 | 110 | 150 | uA |
IL(2) | Vce=5V Ev=30Lux | 240 | 330 | 450 |
|
IL(3) | Vce=5V Ev=100Lux | 800 | 1100 | 1500 |
|
暗電流 | Iceo | Vce=5V Ev=0Lux | -- | -- | 0.2 | uA |
紅外接收電流 | IL(4) | Vce=5v/850nmIRled Ee=1mw/cm2 | -- | -- | 0.5 | uA |
開啟時間 | t r | Vce=5V Ice=1mA Vec=5V RL=1000Ω | 40
| Us |
關閉時間 | t f | 60 |
